SocLib est une bibliothèque libre (GPL), de composants (IP) pour la
modélisation de SoC. Ces modèles sont écrits en écrite en C++ et
SystemC.
SocLib est le résultat d’un travail collectif réalisé par un ensemble
de laboratoires universitaires et industriels.
Les composants de cette bibliothèque disposent d’un modèle de haut
niveau, écrit en SystemC, destiné à des simulations rapides.
Pour accélérer les simulations, les modèles SystemC sont écrits sous
forme de machines à états de Moore ou Mealy, utilisant au maximum trois
processus :
un processus synchrone sur front montant de l’horloge, stockant
l’état interne du système (généralement nommée transition).
un processus synchrone sur front descendant de l’horloge, générant
les sorties qui ne dépendent que de l’état interne de la machine de
Moore (généralement nommé genMoore).
un processus synchrone sur front descendant de l’horloge et
sensibles aux entrées, générant les sorties dans pourune machine de
Mealy (généralement nommé genMealy).

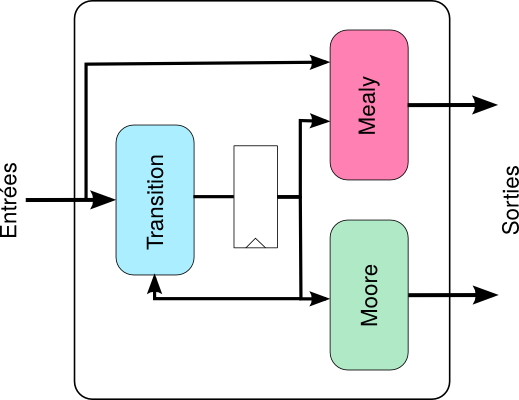

Style de mdélisation dans
SocLib
Les IP disponibles sont nombreuses, on peut citer:
réseau virtuel, configurable en termes de latence et de débit
maximal
...
Mémoires
RAM simple
RAM multisegments, pouvant être pré-chargées directement à partir
d’un fichier ELF
divers
un port série virtuel (TTY), pour faciliter les interactions lors
des simulations
Une interface vers un serveur gdb
une table de routage pour le bus VCI
...
La majorité des composants utilisent l’interface VCI Advanced (VCI:
Virtual Component Interface). La documentation de référence de
l’interface VCI est accessible localement ici:
/comelec/softs/opt/soclib/TPT/doc/VCI.pdf
mais l’étude détaillée de son fonctionnement n’est pas indispensable
pour ce projet.
Vous pouvez trouver plus d’informations sur les éléments disponibles
dans la bibliothèque SocLib sur http://www.soclib.fr.
